Tutorial Cara konfigurasi Routing Dinamis (RIP)

Router dinamis adalah router yang me-rutekan jalur yang dibentuk secara otomatis oleh router itu sendiri sesuai dengan konfigurasi yang dibuat. Jika ada perubahan topologi antar jaringan, router otomatis akan membuat ruting yang baru.
Routing dinamis merupakan routing protocol digunakan untuk menemukan network serta untuk melakukan update routing table pada router. Routing dinamis ini lebih mudah dari pada menggunakan routing statis dan default, akan tetapi ada perbedaan dalam proses-proses di CPU router dan penggunaan bandwidth dari link jaringan.

Langkah-langkah :

Buatlah 3 Router dan 3 PC




Router 0, Router 1, Router 2 PC terhubung fastethernet0/0 ke PC1, PC2, PC3
Router 0 – Router 1 = Serial 2/0
Router 1 – Router 2 = Serial 3/0


Setting Fastethernet dan serial dengan cara CLI :

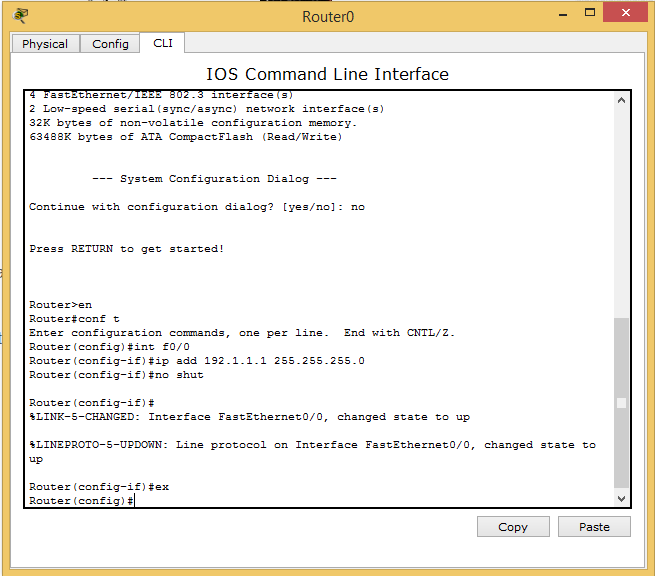

Router 0 : Fastethernet 0/0 :
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 192.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex


Router 1 : Fastethernet 0/0 :
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 193.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex


Router 2 : Fastethernet 0/0 :
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 194.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex

Router 0 : Serial 2/0 :
Router#en
Router#conf t
Router(config)#int s2/0
Router(config-if)#ip add 10.1.1.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

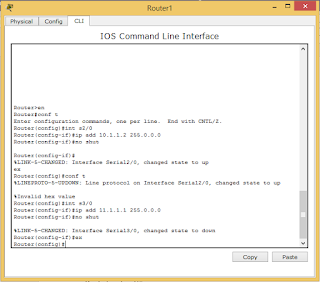

Router 1 : Serial 2/0 :
Router#en
Router#conf t
Router(config)#int s2/0
Router(config-if)#ip add 10.1.1.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Router 1 : Serial 3/0 :
Router#en
Router#conf t
Router(config)#int s3/0
Router(config-if)#ip add 11.1.1.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Router 2 : Serial 3/0 :
Router#en
Router#conf t
Router(config)#int s3/0
Router(config-if)#ip add 11.1.1.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Pada saat menghubungkan serial, Router 0 dengan serial 2/0 dan Router 1 serial 2/0, hal ini harus 1 Jaringan namun harus berbeda hostnya dengan catatan harus membedakan IP kelasnya. Saya setting seperti diatas agar mudah mengingatnya.

Fastethernet ( Default Gateway) pada PC 0 Harus diisi dengan IP Fastethernet Router 0 karena PC 0 Terhubung secara langsung ke Router 0. Begitupun PC 1 dengan Router 1, PC2 Router 2.
Setting IP :
PC 0

PC 1


PC 2

Setelah selesai, kini tinggal Setting IP Route (RIP)
Pada RIP Versi-1, tidak mengenal dengan namanya subnet mask tapi nanti pada Versi-2 sudah mengenal Subnet Mask

Network pada RIP diisi dengan IP Serial dan Fastethernet yang ada didalam router itu sendiri, dengan Host Terkecil yaitu diisi dengan 0. Contohnya : di Router Fery terdapat 2 IP yaitu :

f0/0 : 192.1.1.1 lalu diisi dengan 192.1.1.0
S2/0 : 10.1.1.1 lalu diisi dengan 10.1.1.0

Setelah itu kini kita setting IP Route RIP.
Setting IP Route 0 :
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#network 192.1.1.0
Router(config-router)#network 10.1.1.0

Setting IP Route 1 :
Router>en
Router(config)#router rip
Router(config-router)#network 10.1.1.0
Router(config-router)#network 193.1.1.0
Router(config-router)#network 11.1.1.0

Setting IP Route 2 :
Router>en
Router#conf t

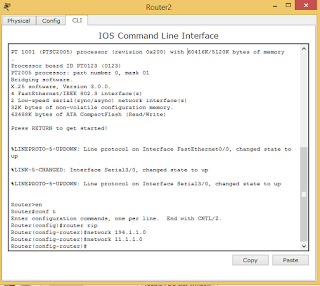

Router(config)#router rip
Router(config-router)#network 194.1.1.0
Router(config-router)#network 11.1.1.0
Setelah selesai kita coba tes dengan ping di PC. Kita ambil PC 2 mengeping IP Fastethernet pada PC 0, dan PC 1.

SELESAI....
Semoga Bermanfaat.
==========================================================================
